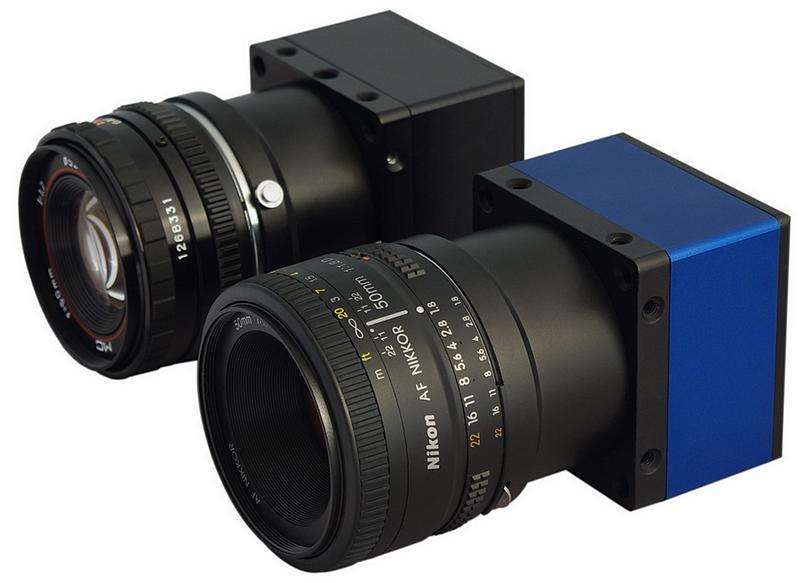

照明的目的是增強對比。工業相機中設計光源照明需要先確定區域之間的差異，然后使用光源來突出這些差異。

　　在照明系統的設計中，需要根據被測物體的大小來確定鏡頭的視場。然后，根據鏡頭視野的大小，確定好的照明系統。在系統的設計中，需要充分了解透鏡到工件的距離和照明系統到工件的距離，從而確定光源到工件的距離。照明的選擇取決于工件表面的形狀、平整度和光潔度。好的照明顏色(紅、藍、綠、白)可以根據檢測工作或檢測區域的顏色來確定。一般情況下，照明系統應針對確定的成像物鏡進行設計。檢驗標準是：工件上是否有可見的零件、劃痕、缺陷等，以及工件表面的打印是否可以識別。

　　工業相機中設計光源照明突出顯示不同區域的方法有如下：

　　1. 反射系數

　　從一個物體反射的光量是可以測量的。有兩種不同的反思方法：鏡面反射：入射角等于出射角。漫反射：由于物體表面不均勻，發出的光方向不同。

　　2. 顏色

　　也就是說，光譜分布，我們從三個角度來測量顏色：

　　A波長：例如，綠光波長為550nm。

　　B兩種或兩種以上光波的混合比例：混合的目的是產生另一種光。

　　C互補色：從白光中移去的那部分光和剩下的光是互補色。

　　3.光密度

　　由于不同物體的材料、厚度和化學性質的不同，投射光的數量和強度也不同。光密度可能在整個光譜范圍內不同，也可能只在一定范圍內不同。一般來說，背光是識別光密度差異的好方法。

　　4.折射

　　不同的透明物質具有不同的折射率，所以它們會以不同的方式影響光的傳播。例如，當氣泡在玻璃中混合時，當光線直接照射時，會出現亮或暗的氣泡邊緣。

　　5. 紋理

　　有些物體的表面紋理是可以識別的，有些太小無法處理，但它會影響光的反射。在某些情況下，紋理是非常重要的，須用光源高亮顯示。在其他情況下，紋理相當于噪音，所以須使用光源來突出另一個，削弱紋理。

　　6. 深度

　　直射光會突出物體的深度(陰影效果)，而散射光會削弱物體的深度。

　　7. 表面曲率

　　由于曲率不同，表面不同部位的特性也不同。折射的光會突出這些特性，而散射的光則會削弱這些特性。
