視野指使用照相機以后看到的物體側的范圍，首先我們先了解一下視野的計算方法。

視野的大小通常與照相機的有效區域及倍率有關，一般知其二便可選擇，不同的相機靶面大小不一，其所呈視野也不盡相同，通常來說視野可以從以下公式算得：

有了視野之后我們即可找到滿足要求視野的鏡頭，通常來說，對于雙遠心鏡頭和物方遠心鏡頭其最大視野不變，我們只需再確定使用相機之后便可選擇合適的倍率。

例如光虎視覺的OTL11.5-20-65C，其倍率，相機靶面和工作距都已明確標明，11.5表示2/3”靶面的相機，20指其倍率為2，65為其工作距離（單位mm），那么如何根據這些參數看是否滿足我們的需求呢？??????????????????????

例如，我們需要檢測一個尺寸為4mm的螺母外徑，但是由于位置關系可能需要5.5mm左右的視野，相機就用2/3”靶面的那么其2倍的遠心鏡頭是否滿足要求只需把視場和傳感器尺寸帶入公式（1）即可，算出其倍率為是2.09。而2倍的視野能達到5.75，所以滿足要求。當然，客戶的需求千變?nèi)f化，為了更好的服務顧客，我們還有0.5倍、0.8倍、1倍的等等，為了滿足差異化需求我們還有高分辨率和大景深兩種類型！

當然還有鏡頭像面與靶面不一樣的時候，其視野該如何計算呢？

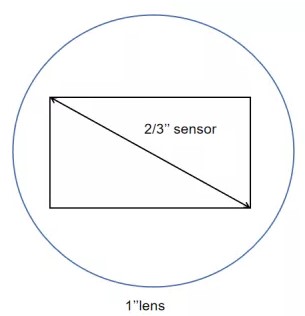

比如，我們選擇TTL18.5-45-65C鏡頭，其像面尺寸為18.5，倍率為0.411但是相機靶面為11.5，由于相機為呈像設備其視野=相機靶面尺寸/倍率也就是11.5/0.411= 27.98mm，而該鏡頭視野能達到45mm。所以會出現如圖1所示情況，其鏡頭的部分視野會被浪費。

圖1.像面尺寸大于靶面尺寸

比如我們用TTL11.5-45-65C，其倍率為0.256，但是我們用1’’的相機時，帶入公式（1），算得其最大視野為18.5/0.256=72.27m。

然而，如圖2所示，sensor上的四周會有光線盲點，其所成現出來的圖像四角為黑色，俗稱暗角，黑影。

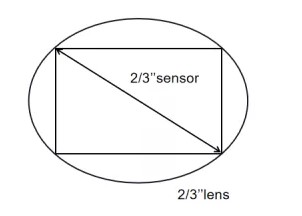

所以我們在選擇鏡頭時要注意與相機的配合，只有合適的相機與鏡頭配合才會既不浪費鏡頭性能也不影響成像質量，如圖3，一般鏡頭靶面尺寸稍大于sensor傳感器對角線尺寸即可，這樣既不浪費鏡頭性能，也能有更好的成像質量。

圖3. 像面尺寸等于靶面尺寸

當然這只是鏡頭選擇要素的一部分，具體還要考慮分辨率和工作距離等參數，詳情可參考往期內容“遠心鏡頭如進何進行參數選型”。

【來源：光虎光學內部培訓資料】
