產品簡介

型號：TTL18.5-105-220C-D
品牌：
系列：德國技術光虎TTL18.5系列
鏡頭種類：大景深雙遠心鏡頭
視野：
視場角：
焦距：
像面尺寸：1.1"
像素：
工作距離：220±5
接口：C

產品特性
>>全景深、全視野、全波段實測：
畸變小于0.05%，遠心度小于0.05°
>>雙遠心設計
>>TG+多層鍍膜，高透過率
>>工業級防水
>>高分辨率和大景深兩種選擇
>>光圈可定制
>>工作距在一定范圍內可調整

產品參數

類別			高分辨率產品	大景深產品
型號			TTL18.5-105-220C	TTL18.5-105-220C-D
最大視野			105	105
倍率			0.176	0.176
工作距離			220±5	220±5
1.1”	H	14.1	80	80
	V	10.3	58	58
	D	17.6	100	100
18.5mm	H	14.8	84	84
	V	11.1	63	63
	D	18.5	105	105
有效F數			7	16
物方分辨率（μm）			26.69	60.93
景深			18.08	41.23
實測遠心度（°）			<0.03	<0.03
實測畸變率（%）			<0.03	<0.03
接口			C	C

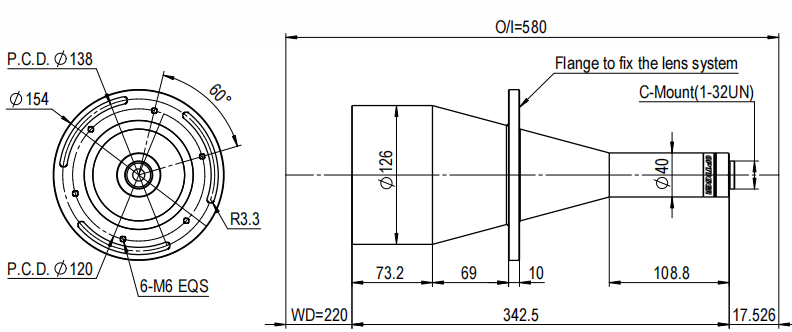

產品尺寸圖

雙遠心鏡頭對精密尺寸測量有著非常重要的意義，隨著機器視覺的不斷發展，對雙遠心鏡頭的性能要求也越來越高。本公司致力于雙遠心鏡頭的研發，著重提高鏡頭的各項性能參數。

光虎雙遠心鏡頭系列擁有高遠心度、低畸變率的性能特點，主要應用于精密測量領域及高精度視覺定位。

TTL18.5系列標準雙遠心鏡頭標準C接口，最大兼容1.1"（對角線18.5mm）靶面工業相機。

光虎光學專業生產由德國設計的工業鏡頭。

以高精度雙遠心鏡頭為核心，涵蓋高性能FA定焦鏡頭、變倍鏡頭等產品。

可實現為客戶定制化研發生產。光虎光學還代理歐美日機器視覺全系列產品。

如面陣與線掃工業相機、智能相機、3D相機、紅外與紫外相機、光源、圖像采集卡、機器視覺軟件及其他周邊產品。
