型號：TTL39.2-45-70F/M58-D
品牌：
系列：德國技術光虎TTL39.2系列
鏡頭種類：大景深雙遠心鏡頭
視野：
視場角：
焦距：
像面尺寸：39.2mm
像素：
工作距離：70±5
接口：F/M58

產品特性

>>全景深、全視野、全波段實測：
畸變小于0.05%，遠心度小于0.05°

>>雙遠心設計

>>TG+多層鍍膜，高透過率

>>工業級防水

>>高分辨率和大景深兩種選擇

>>光圈可定制

>>工作距在一定范圍內可調整

產品參數

類別			高分辨率產品	大景深產品
型號			TTL39.2-45-70F/M58	TTL39.2-45-70F/M58-D
最大視野			45	45
倍率			0.871	0.871
工作距離			70±5	70±5
32.6mm	H	23.0	26	26
	V	23.0	26	26
	D	32.2	37	37
39.2mm	H	31.0	35	35
	V	24.1	27	27
	D	39.2	45	45
有效F數			12	20
物方分辨率（μm）			9.24	15.41
景深			1.27	2.11
實測遠心度（°）			<0.05	<0.05
實測畸變率（%）			<0.05	<0.05
接口			F/M58	F/M58

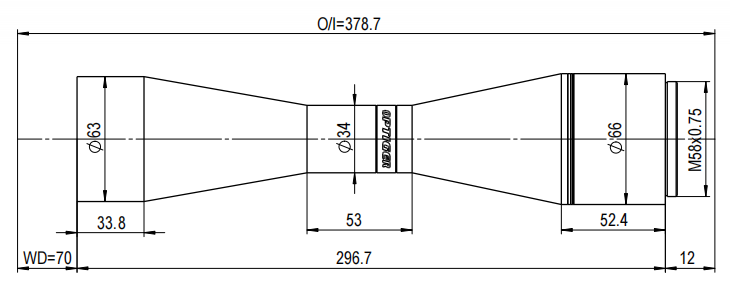

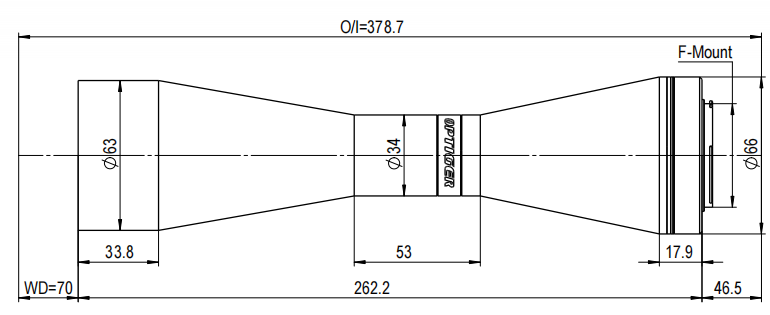

產品尺寸圖

雙遠心鏡頭對精密尺寸測量有著非常重要的意義，隨著機器視覺的不斷發展，對雙遠心鏡頭的性能要求也越來越高。本公司致力于雙遠心鏡頭的研發，著重提高鏡頭的各項性能參數。

光虎雙遠心鏡頭系列擁有高遠心度、低畸變率的性能特點，主要應用于精密測量領域及高精度視覺定位。

TTL39.2系列標準雙遠心鏡頭標準F接口或M58接口，最大兼容39.2mm（對角線39.2mm）靶面工業相機。
